PH-3808A AV矩阵切换器
产品概述
蜚韵AV音视频矩阵切换器是一款高性能的专业视频/音频信号切换设备，用于多个视频、音频信号输入输出交叉切换，提供独立的视音频输入、输出端子，每路分量信号单独传输，单独切换，使信号传输衰减降至最低，图像信号能高保真输出。AV矩阵切换器专门用于对视频信号和音频信号(非平衡立体声音频信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。AV矩阵特别适用于公司会议室、博物馆、高校教室、体育酒吧和饭店、视频会议、远程学习设施、视频制作室以及许多住宅娱乐设施安装等应用。
主要特点
断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。
支持4/8/16/32/64/128路视频信号作为输入和输出。(64路以上需定制)
蜚韵AV音视频矩阵切换器是一款高性能的专业视频/音频信号切换设备，用于多个视频、音频信号输入输出交叉切换，提供独立的视音频输入、输出端子，每路分量信号单独传输，单独切换，使信号传输衰减降至最低，图像信号能高保真输出。AV矩阵切换器专门用于对视频信号和音频信号(非平衡立体声音频信号)进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立。AV矩阵特别适用于公司会议室、博物馆、高校教室、体育酒吧和饭店、视频会议、远程学习设施、视频制作室以及许多住宅娱乐设施安装等应用。
主要特点
断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。
支持4/8/16/32/64/128路视频信号作为输入和输出。(64路以上需定制)
| 基本参数： | |
| 带宽(速率) | 150Mhz(-3db)满载 |
| 亮色度干扰 | 负55dB@5Mhz |
| 微分相位 | 0.05o(RL=150Ω) |
| 微分增益 | 0.05%(RL=150Ω) |
| 最大传播延时 | 5ns(±1ns) |
| 切换速度 | ≤100ns |
| 视频接口： | |
| 信号类型 | 复合视频信号 |
| 信号接口 | BNC/RCA |
| 最小电平 | 0.5VP-P |
| 最大电平 | 1.0VP-P |
| 阻抗 | 75Ω |
| 回波损耗 | 负30db@5MHz |
| 控制类型： | |
| 控制方式 | 面板、遥控、软件 |
| 面板按 | 触点 |
| 控制接口 | RS-232(DB9) |
| 波特率与协议波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位，无奇偶校验位 |
| 串行控制口结构 | 2=TX，3=RX，5=GND |
| TCP/ IP接口 | RJ45 |
| 网络控制协议 | UDP;TCP/IP |
| 产品规格: | |
| 电源 | 100VAC ~ 240VAC, 50/60 Hz |
| 存储环境温度 | 负20°C ~ +60°C |
| 工作温度 | 0℃-50℃ |
| 相对环境湿度 | 5%~ 75% |
| 尺寸 | 标准机架式1-12U（根据路数而定） |

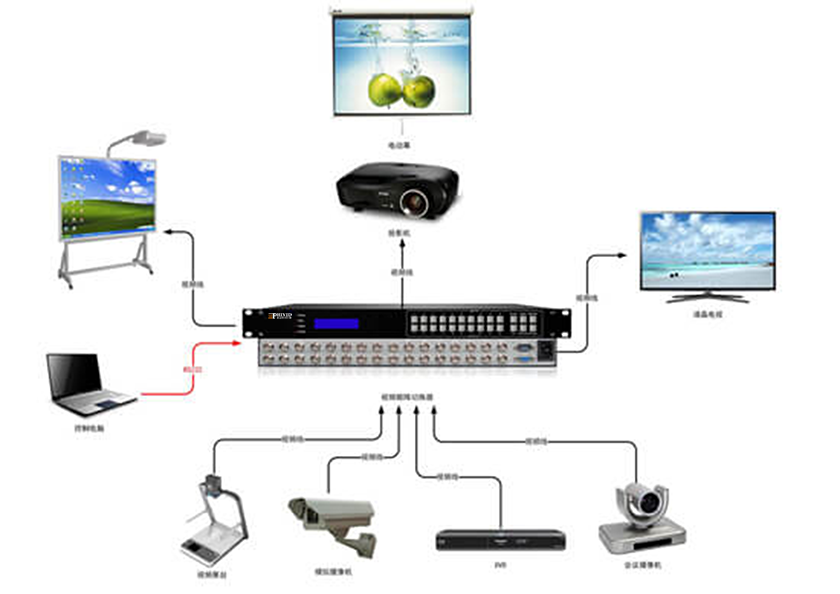

AV系统拓补图
